LÒ HƠI TẬN DỤNG NHIỆT THẢI HRSG/ WHRU

Tìm hiểu khái quát

GIỚI THIỆU

1. Lò hơi tận dụng nhiệt thải HRSG là gì?

Lò hơi HRSG sử dụng năng lượng thải từ quá trình sản xuất như xi măng, đốt rác, hoặc động cơ máy phát điện để sinh hơi mà không cần nhiên liệu đốt. Thiết bị này được gọi là “lò hơi tận dụng nhiệt thải” hoặc lò thu hồi nhiệt thải (HRSG – Heat Recovery Steam Generator) hoặc WHRU (Waste Heat Recovery Unit).

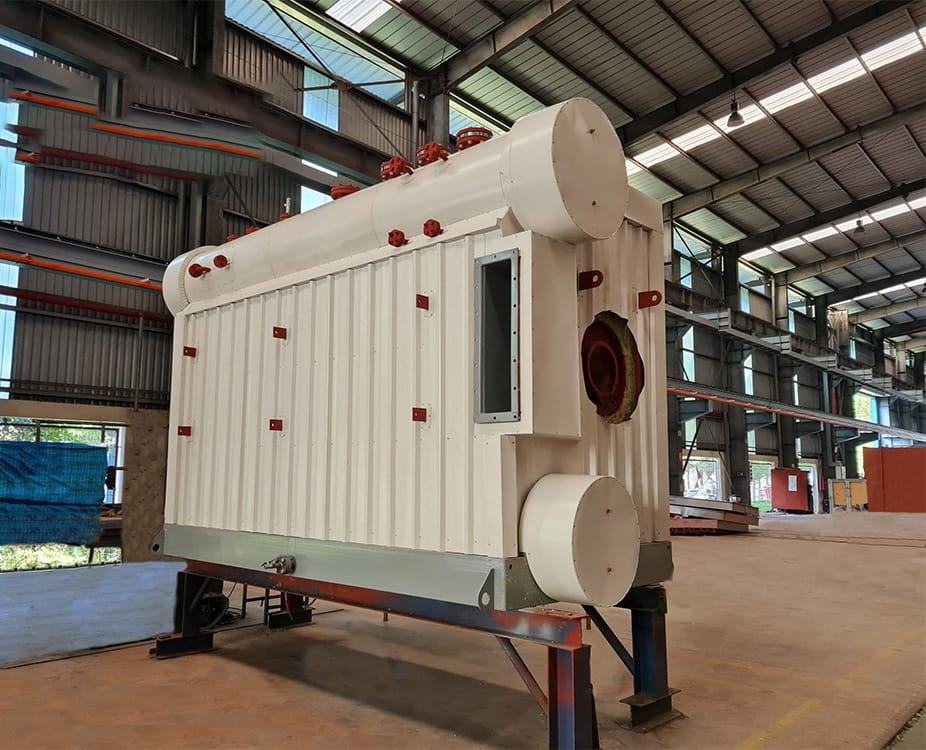

HRSG thu hồi nhiệt từ lò đốt rác để sinh hơi 25t/h, 29 barg, 380 0C

2. Lợi ích khi lắp đặt HRSG

Trước đây, giá nhiên liệu rẻ và vấn đề môi trường ít được quan tâm. Doanh nghiệp thường không kết hợp các thiết bị để nâng cao hiệu quả năng lượng, dẫn đến lãng phí. Lắp đặt HRSG mang lại lợi ích kinh tế lâu dài bằng cách nâng cao hiệu suất năng lượng. Nguồn năng lượng thải trở thành nguồn năng lượng miễn phí phục vụ sản xuất, giảm phát thải CO2, và làm chậm quá trình nóng lên toàn cầu. Điều này rất quan trọng với doanh nghiệp muốn hợp tác với các tập đoàn phát triển.

3. Khi nào nên lắp HRSG?

Doanh nghiệp nên xem xét lắp đặt HRSG khi có thiết bị phát thải năng lượng nhiệt như:

Khói thải tua bin khí
Khí thải từ dây chuyền sản xuất xi măng
Khói thải từ hệ thống đốt rác
Khói thải từ lò nung thép
Khói nóng từ hệ thống nung, sấy khô
Khói thải từ động cơ đốt trong có công suất lớn

4. Các loại lò hơi tận dụng nhiệt thải

Có nhiều cách phân loại HRSG dựa trên cấu trúc và nguyên lý làm việc. Một số dạng phổ biến bao gồm:

♦ HRSG dạng ống nước, vách ướt: Phù hợp cho dòng khói có nhiều bụi bẩn và dự án lớn.

Loại 1: HRSG dạng ống nước, vách ướt.

♦ HRSG dạng ống lửa có balong phụ: Sản xuất hơi bão hòa, phù hợp cho các trường hợp cần lắp đặt nhanh.

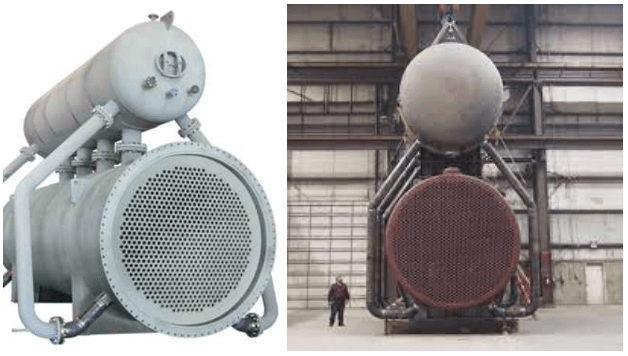

Loại 2: HRSG dạng ống lửa (khói đi bên trong ống) có balong phụ.

♦ HRSG dạng ống lửa nhiều pass có balong phụ: Tăng công suất sinh hơi.

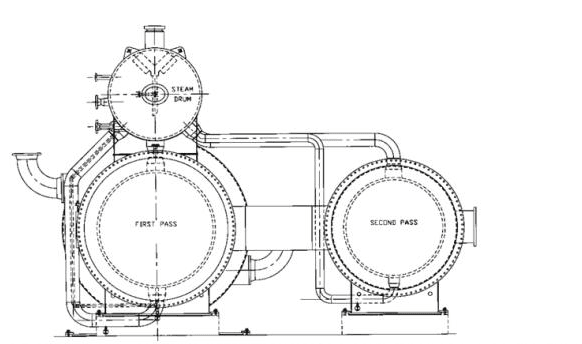

Loại 3: HRSG dạng ống lửa nhiều pass có balong phụ (courtesy of ABCO Industries, Abilene, TX.)

♦ HRSG dạng ống lửa không có balong phụ: Sản xuất hơi bão hòa áp suất thấp.

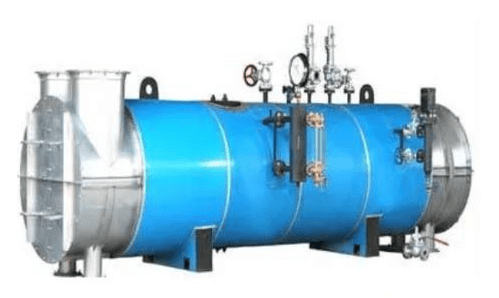

Loại 4: HRSG dạng ống lửa (khói đi bên trong ống) không có balong phụ.

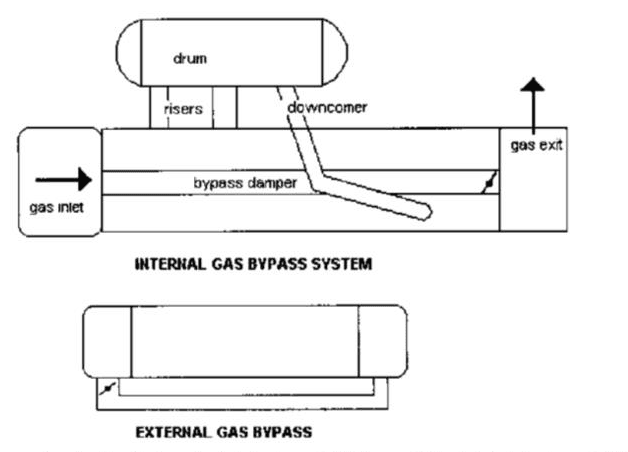

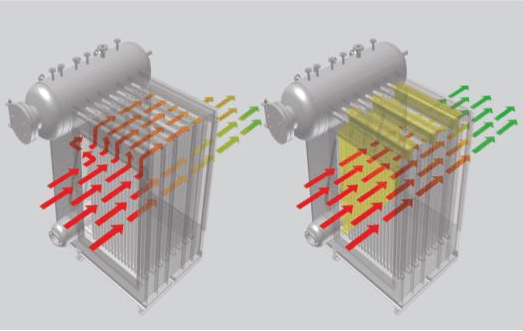

HRSG dạng ống lửa có balong phụ có đường bypass khói bên trong (hình trên) và đường bypass khói bên ngoài (hình dưới

♦ HRSG dạng 2 balong, dòng khói đi vuông góc với balong: Áp dụng cho khói có lưu lượng nhỏ nhưng yêu cầu áp suất cao.

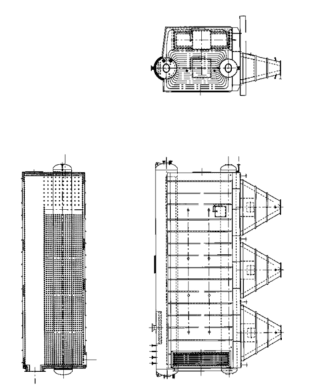

Loại 5: HRSG dạng 2 balong ( bi-drum) có dòng khói đi theo phương vuông góc với balong.

♦ HRSG dạng 2 balong, dòng khói đi song song với balong: Khai thác năng lượng khói thải triệt để.

Loại 6: HRSG dạng 2 balong ( Bi-drum) có dòng khói đi theo phương song song với balong

♦ HRSG dạng D-type mở rộng có đầu đốt bổ sung: Phù hợp cho các trường hợp yêu cầu áp suất hơi cao.

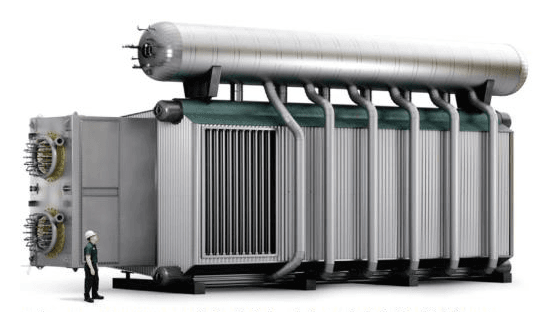

Loại 7: HRSG Dạng D-type mở rộng (sử dụng balong phụ) có đầu đốt bổ sung.

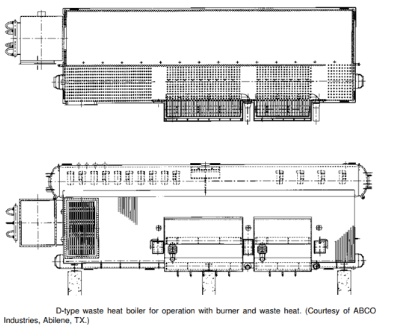

Loại 8: HRSG D-type có đầu đốt bổ sung.

♦ HRSG dạng D-type không có đầu đốt bổ sung: Khi nhiệt độ khói thải cao và công suất sinh hơi đủ phục vụ sản xuất.

Loại 9: HRSG D-type ( không có đầu đốt bổ sung)

♦ HRSG dạng trực lưu, khói đi ngoài ống: Phù hợp với khói thải sạch từ tua bin khí.

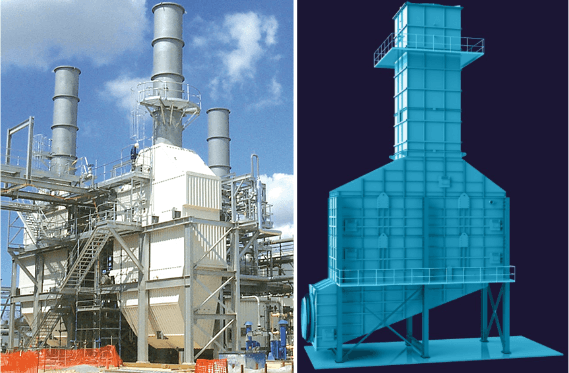

Loại 10: HRSG dạng trực lưu bố trí theo phương đứng, khói đi ngoài ống (WHRU)

♦ HRSG dạng trực lưu, bố trí theo phương ngang: Linh hoạt khi áp dụng cho các loại khói khác nhau.

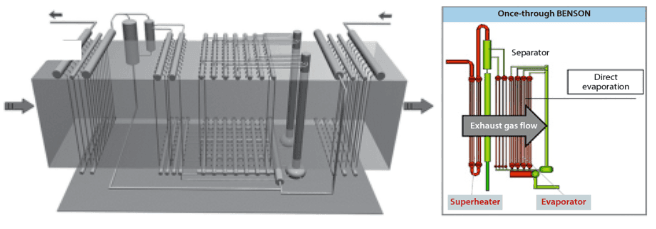

Loại 11: HRSG dạng trực lưu bố trí theo phương ngang, khói đi ngoài ống (BENSON)

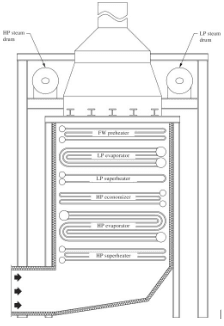

♦ HRSG đứng có balong hơi, khói đi ngoài ống: Không phổ biến bằng HRSG trực lưu.

Loại 12: HRSG đứng, có balong hơi, khói đi ngoại ống.

♦ HRSG dùng trong chu trình hỗn hợp được lắp đặt theo phương ngang.

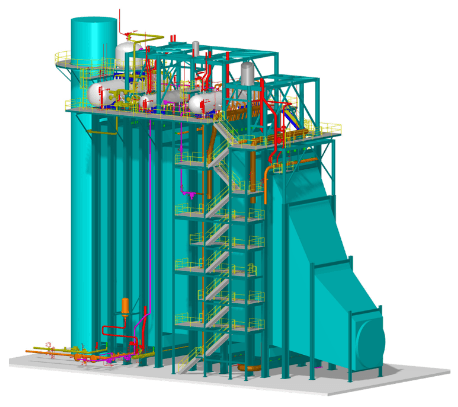

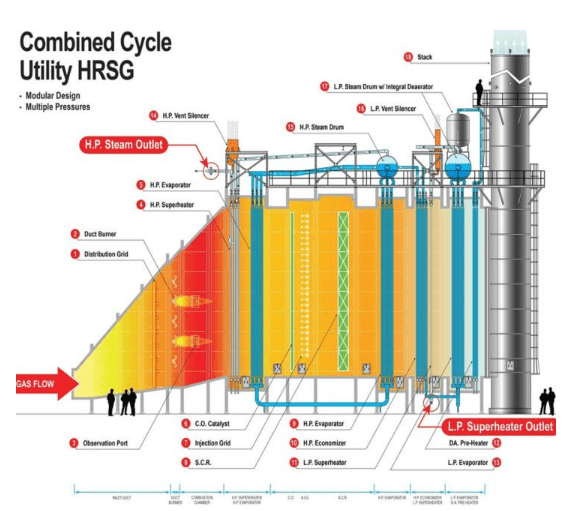

Loại 13: HRSG dùng trong chu trình hỗn hợp (kết hợp tua bin khí và tua bin hơi) được lắp đặt theo phương ngang.

♦ HRSG dạng tháp đôi: Phù hợp với dòng khói chứa nhiều bụi và nhiệt độ thấp.

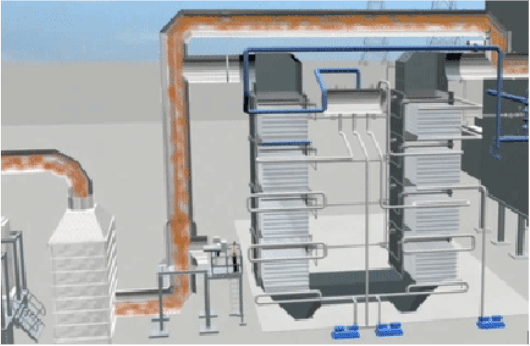

Loại 14: HRSG dạng tháp đôi

Tùy vào nhu cầu và đặc điểm của doanh nghiệp, lựa chọn loại HRSG phù hợp sẽ mang lại hiệu quả kinh tế và môi trường đáng kể.

KẾT LUẬN

Việc lắp đặt lò hơi tận dụng nhiệt thải HRSG không chỉ mang lại lợi ích kinh tế vượt trội mà còn góp phần bảo vệ môi trường. Doanh nghiệp có thể tận dụng nguồn năng lượng thải để giảm chi phí vận hành và hạn chế phát thải CO2. Lựa chọn loại HRSG phù hợp với nhu cầu sản xuất sẽ tối ưu hóa hiệu suất và đảm bảo sự phát triển bền vững. Đây là giải pháp lý tưởng cho các doanh nghiệp hiện đại hướng tới tương lai xanh và hiệu quả.

KẾT (According to many sources.)
